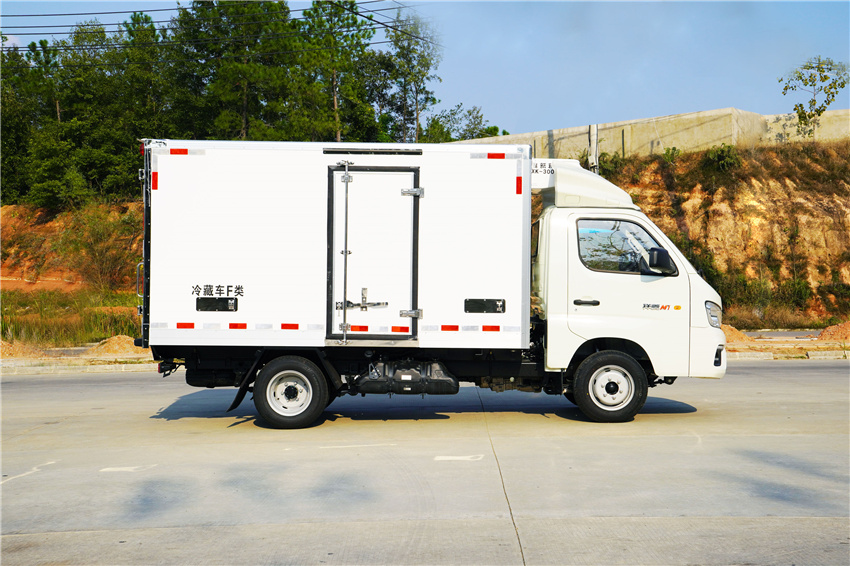

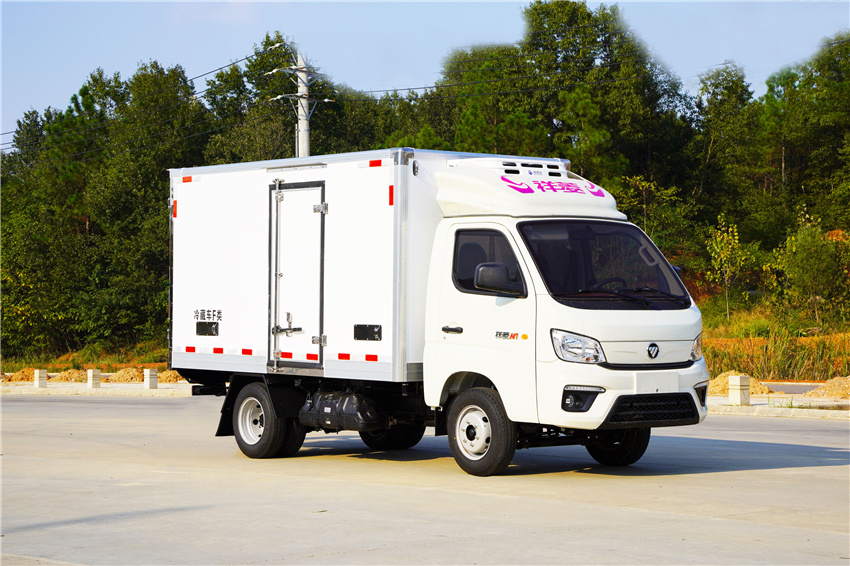

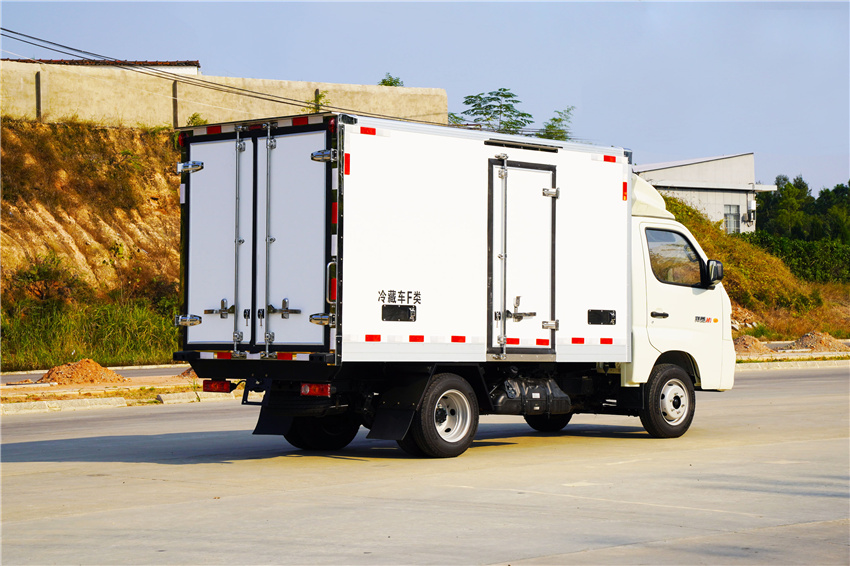

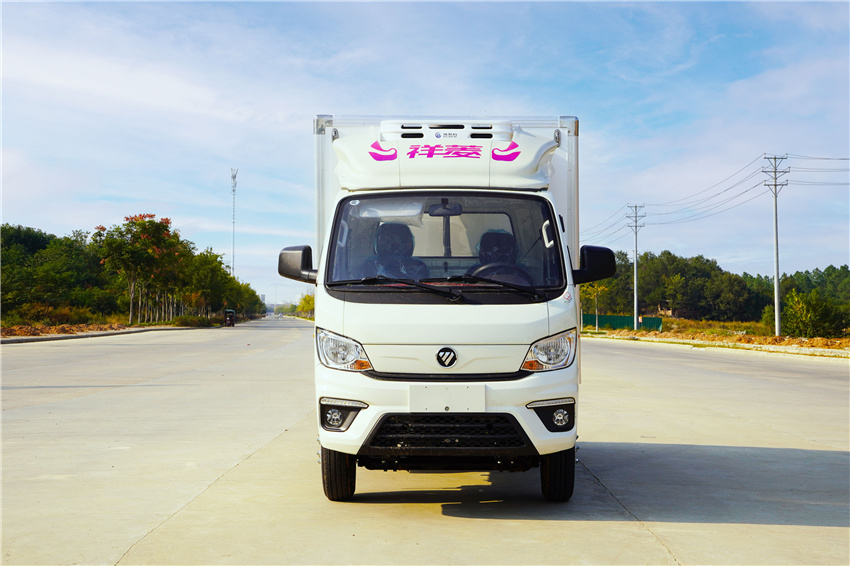

縱昂牌CLT5030XLCBJ6型冷藏車
|
【主要技術參數】 |
|||
|
產品商標 |
縱昂牌 |
公告批次 |
356 |
|
產品名稱 |
CLT5030XLCBJ6型冷藏車 |
產品號 |
ARYJB76005J |
|
總質量(Kg) |
3495 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
1615 |
外形尺寸 |
4720,5070×1800, 1780,1765,1740, 1720×2455,2490 |
|
整備質量(Kg) |
1750 |
貨廂尺寸 |
2770,3120×1560, 1580,1620×1530, 1560 |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數 |
2 |
載質量利用系數 |
0.99 |
|
接近角/離去角(°) |
22/19 |
前懸/后懸 |
1075/1245 |
|
鋼板彈簧片數 |
3/5,2/3,3/3 |
轉向形式 |
方向盤 |
|
軸數 |
2 |
軸距 |
2400,2750 |
|
輪胎數 |
6 |
輪胎規格 |
175R14LT 8PR |
|
前輪距 |
1320 |
后輪距 |
1280 |
|
軸荷(Kg) |
1225/2270 |
最高車速(Km/h) |
100,110 |
|
其它 |
祥菱M1汽油冷藏車,國六藍牌汽油冷藏車,藍牌汽油7方冷藏車,藍牌分體式冷藏車,汽油大方量冷藏車,該車用于冷藏運輸?shù)膸狡?/span>,裝備有隔熱結構的車廂和制冷裝置;貨廂頂部封閉,不可開啟;ABS系統控制方式是雙參數控制,ABS系統控制器型號是YF9,ABS系統控制器生產企業是武漢元豐汽車電控系統有限公司.采用發動機:DAM15KL,DAM16KL,油耗值(L/100Km)均為:7.7;選裝直接供電ETC車載裝置;隨底盤選裝帶前霧燈不帶晝間行駛燈造型,選裝不帶前霧燈及晝間行駛燈造型,可選裝黑色裝飾條,可選裝不帶黑色裝飾條,選裝后視鏡風格.選裝高位進氣管.選裝油箱及電瓶位置.選裝后部樣式;選裝同等功率制冷機組,外觀形狀可不同。選裝廂體側開門及位置.選裝頂部無導流罩裝置。該車型整備質量不包含備胎、滅火器、隨車工具。貨廂重量為565kg,底板材質為彩鋼板+擠塑板,厚度為80mm,側板材質為彩鋼板+擠塑板,厚度為80mm或底板材質為玻璃鋼板+擠塑板,厚度為80mm,側板材質為玻璃鋼板+擠塑板,厚度為80mm。選裝導流罩,選裝前圍覆蓋部件及后視鏡。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
BJ1031V5JV4-51 二類 北汽福田汽車股份有限公司 |
||
|
燃料種類 |
汽油 |
排放標準 |
GB18352.6-2016國Ⅵ |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
DAM15KL DAM16KL |
哈爾濱東安汽車動力股份有限公司 哈爾濱東安汽車動力股份有限公司 |
1498 1597 |
85 90 |
一. 產品簡述
冷藏車由底盤，箱體，制冷機組三部分組成。
冷藏車是指用來維持冷凍或保鮮的貨物溫度的封閉式廂式運輸車，冷藏車是裝有制冷機組的制冷裝置和保溫隔熱廂的冷藏專用運輸汽車，
冷藏車可以按生產廠家、底盤承載能力、車廂型式來分類。
冷藏車常用于運輸冷凍食品(冷凍車)，奶制品(奶品運輸車)、蔬菜水果(鮮貨運輸車)、疫苗藥品(疫苗運輸車)等。
二． 產品配置
1.底盤配置：
福田祥菱M1冷藏車采用國六汽油東安115馬力（DAM15KR）發動機，5擋變速箱，2750軸距，高配，原廠空調，后雙胎，5檔變速箱，175R14后雙胎，122后橋，ABS，電動助力轉向，
2.上裝配置：
采用國際最先進的1200噸真空吸附一體成型制造。通用三明治斷橋隔熱工藝，是由鍍鋅管龍骨架加上中間8CM保溫環保材質擠塑板填充、防水木板用螺絲連接，外壁板選用國內優質的機制1.8mm厚度玻璃鋼，內壁選用1.2mm厚度熱縮板，廂體厚度80mm，門框厚度80mm，底板上面整體鋪鋁花紋板，高強度粘合劑，箱體真空吸附8小時以上，確保箱體一次成型，杜絕箱體起包，脫膠。廂體周邊3mm加厚型鋁合金包邊，不銹鋼包角，304不銹鋼門鎖，不銹鋼一體式門框，加大型防碰撞膠皮，廂內LED節能照明燈。可選-5°至-18°制冷機組.
三.產品主要技術參數
|
序號
|
名稱 |
型號、規格
|
|
1
|
整車型號 |
CLT5030XLCBJ6型冷藏車 |
|
2 |
發動機型號
|
DAM15KR |
|
3 |
發動機馬力/功率
|
東安汽油115馬力/85
|
|
4 |
發動機排量 |
1498 ML（汽油）
|
|
5 |
變速箱 |
萬里揚5檔變速箱 |
|
6 |
輪胎規格
|
175R14后雙胎 |
|
7 |
軸距 |
2750mm |
|
8 |
總質量
|
2990KG |
|
9 |
整備質量
|
1560KG |
|
10 |
額定載質量
|
1300KG |
|
11 |
整車尺寸（長×寬×高） mm |
5070x1800x2490 |
|
12 |
箱體尺寸（長×寬×高）mm |
3120x1620x1560 |
|
13 |
箱體容積 |
8方 |
|
13 |
燃料種類
|
汽油 |
|
14 |
排放標準 |
國六 |
四．產品工藝介紹
|
產品配件 |
參數 |
示例圖片 |
|
負壓機床 |
23M負壓池 |
|
|
擠塑聚苯板（XPS） |
7.58~8CM |
|
|
合箱膠 |
|
|
|
無縫箱體 |
|
|
|
斷橋隔熱 |
隔熱條 |
|
|
一體式門框 |
304不銹鋼材質 |
|
|
獨立密封膠條 |
五葉片 |
|
|
箱板沉底螺栓 |
φ8*13CM |
|
|
箱板鏈接壓板 |
|
|
|
鋁制箱體型材 |
高度14CM，厚度3MM |
|
|
不銹鋼包角 |
鏡面不銹鋼 |
|
|
不銹鋼風鉤 |
加長防撞塊 |
|
五．加裝配置（非標配）
|
鋁合金通風槽 |
鋁合金 |
|
|
肉鉤
|
不銹鋼 |
|
|
側面通風槽 |
不銹鋼材質 |
|
|
箱體內板不銹鋼 |
不銹鋼 |
|
|
攔腰防撞條 |
|
|
|
頂部噴淋 |
|
|
|
活動隔板 |
|
|
|
對接式導軌肉鉤 |
|
|
|
箱板防護 |
|
|
|
雙蒸發器 |
|
|
